Pappersöversikt
1. Inledning
Inom additiv tillverkning (AM) möjliggör ultrakorta pulslasrar (USP) bearbetning av ett brett utbud av material och erbjuder potential för att minska dimensionerna och komplexiteten hos tillverkade komponenter. Denna studie visar möjligheten att använda USP-lasrar som ett alternativ till Laser Powder Bed Fusion-system (LPBF), särskilt för tillverkning av kritiska delar som kräver högre precision. Med hjälp av skräddarsydda och egenproducerade-rostfria-pulverpartiklar av stål uppnådde forskarna de önskade resultaten och tillverkade framgångsrikt konsekventa fyrkantiga lager genom att optimera en serie bearbetningsparametrar.
Studien bekräftar att processparametrar spelar en avgörande roll vid användning av USP-lasrar - även mindre avvikelser i dessa parametrar kan resultera i ofullständig smältning. Genom att minska skanningshastigheten för att främja värmeackumulering uppnåddes smältning vid låga pulsrepetitionsfrekvenser (500 kHz) och låga genomsnittliga lasereffekter (0,5–1 W). Detta tillvägagångssätt ger möjlighet att ytterligare minimera delstorleken, vilket är viktigt för att avancera AM med USP-laserkällor.
2. Sammanfattning av studien
Med den kontinuerliga utvecklingen av additiv tillverkning visar femtosekundlasrar en lovande potential för bearbetning av 316L rostfritt stål. Denna artikel sammanfattar och granskar en studie om påverkan av processparametrar vid femtosekundlaserbearbetning av 316L rostfritt stål. Huvudsyftet med forskningen är att undersöka hur laserkraft, pulverpartikelstorlek, skanningshastighet och kläckningsavstånd påverkar processkvalitet och materialprestanda, för att optimera tillverkningsförhållandena.
Forskarna introducerade först egenskaperna och lämpligheten hos 316L rostfritt stål, och beskrev sedan arbetsprincipen och mekanismerna för femtosekundlaserbehandling. Därefter fokuserade de på hur nyckelparametrar - inklusive laserkraft, partikelstorlek, skanningshastighet och kläckningsavstånd - påverkar materialkvaliteten.
Genom experimentella studier identifierade teamet ett optimalt lasereffektområde för att förhindra överdriven ablation och materiell skada. De fann också att finare pulverpartiklar leder till bättre kontroll av smältbassäng och högre formningsnoggrannhet. Dessutom visades justeringar i skanningshastighet och luckavstånd minska ytdefekter och porositet, vilket förbättrar både kvalitet och effektivitet.
Slutligen diskuterade studien tillämpningsmöjligheterna för femtosekundslasrar vid tillverkning av 316L rostfritt stål, och lyfte fram aktuella utmaningar och framtida forskningsriktningar.
3. Experimentell analys och figurer
3.1 USP-laserprincip
Ultrakorta pulslasrar (USP) genererar extremt korta pulslängder, typiskt inom femtosekundersområdet (10⁻¹⁵s) till pikosekundersområdet (10⁻¹²s). Dessa lasrar är beroende av olinjära optiska effekter och ultrasnabb optik.
Kärnkomponenten i en USP-laser är resonanshåligheten, som innehåller ett lasermedium (t.ex. Nd:YAG eller Ti:safirkristall) och en förstärkningskälla (såsom laserdioder eller blixtlampor). Förstärkningsprocessen sker genom stimulerad emission, där fotoner upprepade gånger reflekteras mellan speglar i kaviteten och förstärks, vilket slutligen bildar en kraftfull utgående stråle.
USP-lasrar uppnår ultrakorta pulslängder genom att utnyttja olinjära optiska effekter som själv-fasmodulering och olinjär brytning. Optiska element som frekvens-fördubblingskristaller eller fibrer hjälper till att bredda och komprimera pulsspektrat och når pulslängder i femtosekundsintervallet.
Figur 1 – Temperaturutveckling vid olika lasereffekter
Figur 1 visar hur temperaturen ändras med varierande lasereffekt.
Hög effekt (röd kurva):temperaturen överstiger smält- och ablationströsklarna.
Låg effekt (grön kurva):otillräcklig temperatur för smältning.
Optimal effekt (blå kurva):möjliggör smältning utan ablation.
Figur 2 – SEM-bilder av grova och fina pulver
Ceit utvecklade skräddarsydda gas-atomiserade metallpulver för AM. Två typer av pulver användes:
Grovt pulver (20–45 µm)
Fint pulver (<20 µm)
Fina pulver uppnådde förbättrad smältkontroll och skiktlikformighet.
Figur 3 – Första skiktets deponeringsprocess
För att förbättra pulvervidhäftningen laserbehandlades substratet först- för att öka ytjämnheten. Profilometrisk analys visade en ytråhet (Sa) på 3,3 µm och ett djup på 51,499 µm. Skikten applicerades sedan med en bladmetod, vilket uppnådde enhetlig tjocklek:
Grovt pulver: 100–200 µm lager
Fint pulver: 50 µm lager

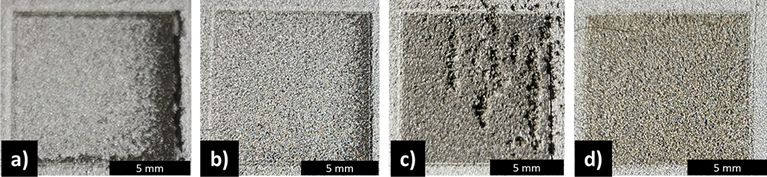

Figur 4 – Effekteffekt på grov pulverbearbetning
Att använda USP-lasrar i AM är en utmaning: att smälta pulvret utan att orsaka ablation. Överskottseffekt leder till partikelutstötning eller substratskador. Att minska lasereffekten under ablationströskeln resulterar i framgångsrik smältning.
Vid effekter under 0,5 W förblir det fina pulvret opåverkat, medan över denna tröskel smälter partiklar och smälter samman till större sfärer.
Figur 5 – Effektvariation på fina pulver
Ökar effekten från 0,59 W till 0,765 W förbättrad smältning, vilket ger jämnare och mer enhetliga ytor. Ytråheten (Sa) minskade från 3,45 µm till 2,58 µm.
Figur 6 – Effekt av skanningshastighet

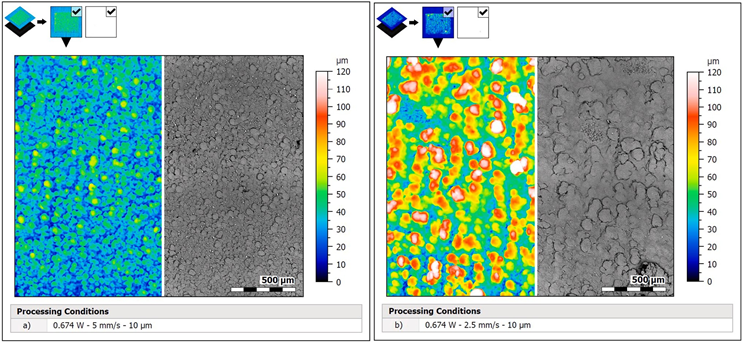

Vid 0,674 W och 10 µm luckavstånd:
En minskning av skanningshastigheten från 5 mm/s till 2,5 mm/s ökade värmeackumuleringen och partikelkoalescensen, förstorade kluster och höjde Sa från 5,43 µm till 6,75 µm.
Vid 0,765 W ledde långsammare skanning till jämnare resultat (Sa ≈ 3,9–4,1 µm).
Figur 7 – Kombinerad effekt av kraft och hastighet
Vid högre effektnivåer (0,85–0,935 W) och skanningshastigheter ner till 2,5 mm/s minskade Sa ytterligare till 3,5–3,8 µm. Under 1,5 mm/s orsakade överhettning pulverbrott och brännande.
Figur 8 – Reduktion av luckavstånd
Att minska luckavståndet från 7 µm till 5 µm förbättrade ytkvaliteten avsevärt - Sa sjönk från 6,75 µm till 4,1 µm. Alltför stora avstånd ledde till ojämn smältning och defektbildning.
Figur 9 – Inverkan på luckavstånd
Inom optimala el- och hastighetsfönster, minskade luckavståndet konsekvent förbättrad ytlikformighet, vilket uppnådde Sa så lågt som 2–3 µm. Justeringar i hastighet var nödvändiga för att balansera värmeackumulering.
Figur 10 – Optimala processparametrar
Det bästa bearbetningsförhållandet uppnådde en mycket enhetlig smält yta med ett Sa på 2,37 µm med:
Laserkraft:0.775 W
Skanningshastighet:2,5 mm/s
Luckavstånd:7.5 µm
4. Slutsats
För att utvärdera potentialen hos USP-lasrar vid additiv tillverkning integrerades femtosekundlasrar i LPBF-processen med två typer av rostfritt-stålpulver. Studien drar slutsatsen attlaserkraftär den mest kritiska faktorn - överdriven kraft orsakar ablation, medan för lite förhindrar smältning.
När ett optimalt elfönster väl etablerats (0,775–0,935 W) förbättrades ytjämnheten ytterligare genom att finjustera skanningshastigheten och luckavståndet. De bästa resultaten uppnåddes vid:
Driva: 0.775–0.935 W
Skanningshastighet:2,5 mm/s
Luckavstånd: 5–7.5 µm
Under dessa optimerade parametrar uppnåddes enhetlig smältning och minimal ytjämnhet, vilket bekräftar genomförbarheten av USP-lasrar för hög-precisionstillverkning av komponenter i- skala.
